Описание

Это мощное профессиональное натяжное устройство из серии Heritage, предназначенное для тяжёлых работ при строительстве линий электропередачи. Оно используется там, где требуется максимальная точность и высокая сила натяжения.

Область применения

Оборудование подходит для натяжения проводов при строительстве магистральных ЛЭП, протяжки алюминиевых и сталеалюминиевых проводов, работы с грозозащитными тросами и OPGW, контролируемой размотки и обратной намотки кабеля. Устройство обеспечивает плавное и регулируемое натяжение, предотвращая повреждение проводника при монтаже.

Принцип работы

Работа основана на системе двух буллвилов (bullwheel) — больших тяговых колёс, через которые проходит провод. Он огибает шкивы, а тормозная система регулирует усилие. Оператор управляет процессом из безопасной зоны.

За счет этого удалось исключить рывки, точно выдерживать усилие натяжения и безопасно работать с тяжёлыми кабелями.

Конструкция устройства

Буллвилы:

• 2 тяговых колеса диаметром 54 дюйма (137 см);
• по 5 канавок на каждом;
• полиуретановое покрытие (бережное к кабелю);
• возможность работы с разными направлениями укладки (LH/RH lay).

Система барабана:

• встроенный reel carrier;
• максимальный диаметр барабана: до 96″;
• ширина: до 54″;
• максимальный вес: до 12 000 lb (5,4 т);
• быстросъёмные опоры с подшипниками.

Тормозная система:

• основной тормоз: 36″ бронзовый диск;
• тормоз подачи: 16″ диск;
• гидравлическое управление натяжением.

Обеспечивает плавную и точную регулировку нагрузки.

Шасси и рама:

• двухосный прицеп (tandem axle);
• стальная конструкция;
• транспортировка как прицеп;
• домкраты для стабилизации.

Рабочее место оператора:

• система Safe-Zone®;
• управление всеми процессами из защищённой зоны.

Технические характеристики

• максимальное натяжение — 5000 lb (2268 кг);
• максимальная скорость линии — 6,4 км/ч;
• диаметр буллвила — 54″;
• количество буллвилов — 2;
• канавок на колесе – 5;
• макс. размер барабана — 96″×54″;
• макс. вес барабана — 12 000 lb;
• длина — 23 фута;
• ширина — 8,5 фута:
• высота — 10 фунтов;
• вес — 9 000–12 800 lb.

Особенности и преимущества

Высокая мощность на 5 000 lb — подходит для тяжёлых линий и магистральных проектов.

Полиуретановые канавки защищают провод от повреждений.

Работа с:

• распределительными сетями;
• магистральными ЛЭП;
• оптоволоконными кабелями.

Прицепная конструкция позволяет быстро перемещать оборудование между объектами.

Безопасность на высоком уровне:

• система Safe-Zone;
• контролируемое натяжение;
• снижение аварийных рисков.

Дополнительные возможности

PowerPack включает:

• гидравлические домкраты;
• гидравлический retriever (намотка/смотка).

Защитные элементы — полный виниловый чехол и отдельные для буллвилов и тормозов.

Для тормозной системы предусмотрены пневматические тормоза и усиленная подвеска

Солнечное зарядное устройство на 12V, система укладки и управления проводом, поддержка работы с пилотной линией

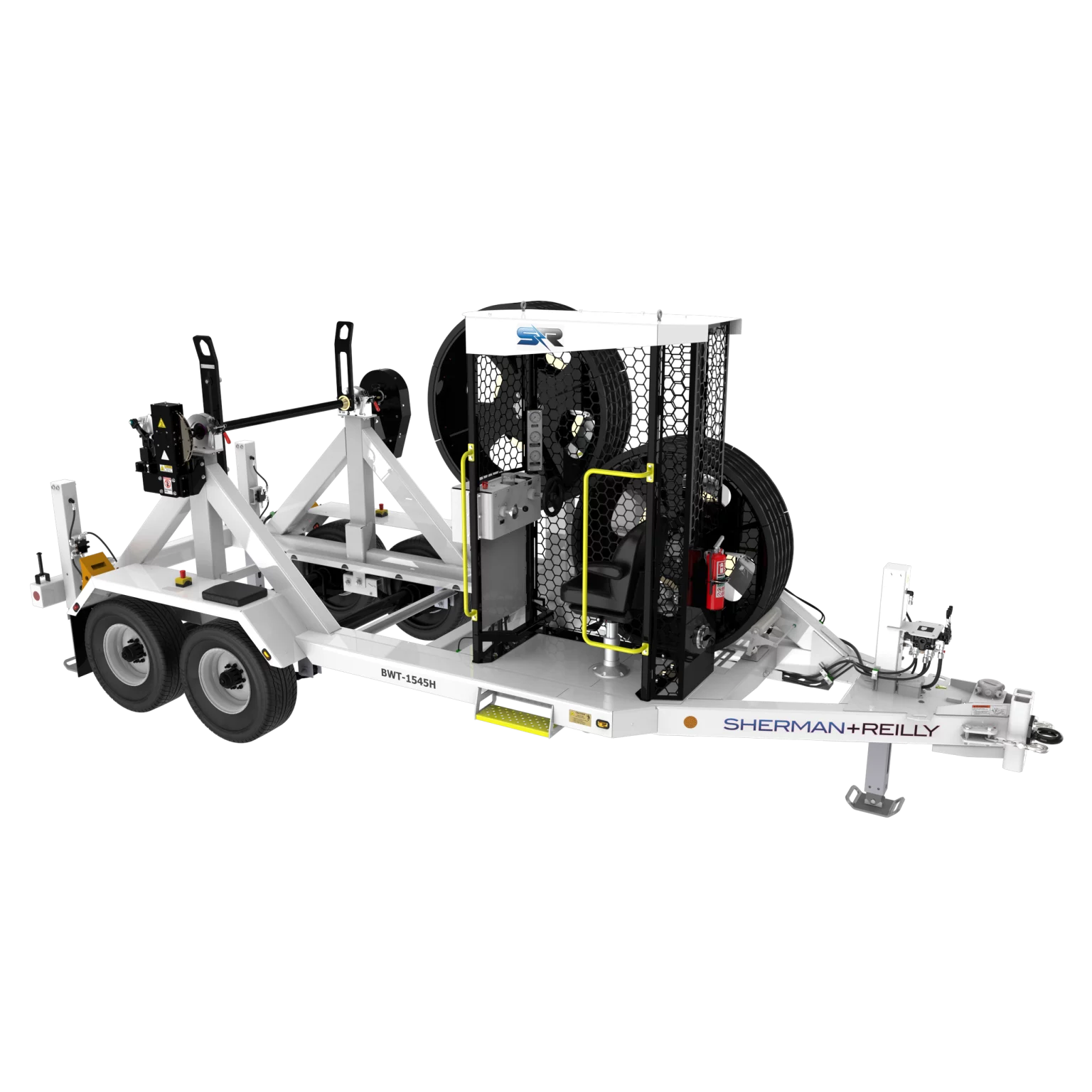

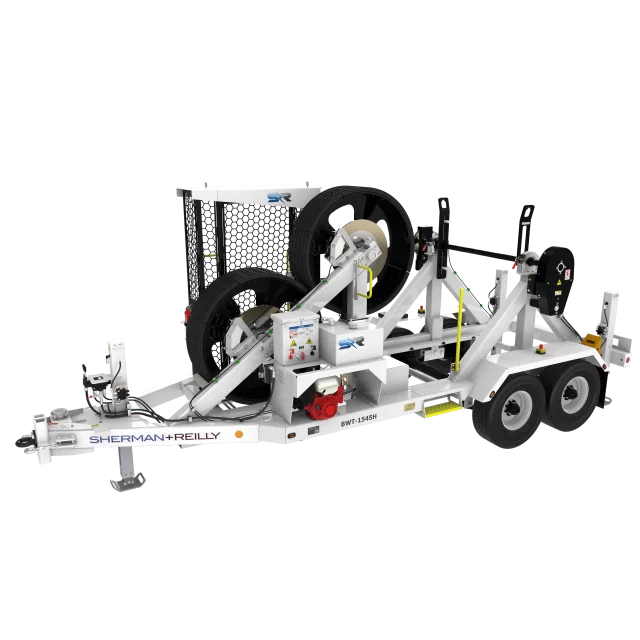

BWT-1545H Bullwheel Tensioner — это мощный и универсальный натяжитель каната, который обеспечивает:

• высокую силу натяжения (до 5000 lb);
• точный контроль процесса;
• безопасность и надёжность.

Предназначен для серьёзных проектов, где требуется максимальная производительность и контроль.
